我们将和大家一起来了解一下,本次英伟达在2024GTC发布的全新Blackwell AI芯片,到底牛在哪里,又有什么无法逾越的护城河呢?

算力的五个层次

在具体分析Blackwell之前,我们可以先从黄仁勋的分析师电话会议中,对GB200的设计理念做一个大致的了解。

GB200是英伟达推出的最强大的AI超级芯片,他们也可能组成这个地球上,迄今为止算力最强的AI服务器。英伟达是如何实现这一点的呢?

答案很简单,就是靠暴力堆——开个玩笑,当然是他不惜重金研发的独门科技,和思路清晰的扩张方案。为了做到这一点,黄仁勋给出的答案是:将算力设计分成五个物理层次,并且在每一个层次都做到当前技术所允许的最好。黄仁勋说,Blackwell系列芯片的研发成本大概为100亿美金,这应该不是玩笑。

今天,我们就来对这5层算力做出层层解析。

第一层算力:单芯片算力

在同等工艺制程约束下,芯片的面积越大,晶体管的数量就越多。为了做出地球上最大的芯片,英伟达的Blackwell芯片尺是一整块wafer(晶圆)在光刻机曝光极限下所能支持的最大面积:800mm^2。按照CEO的原话说:如果我们做的再大一点,那么整块晶圆估计都会因为物理极限而断裂。

在很多人眼里,AI算力的本质就是流处理多核运算单元(Streaming Multiprocessor,SM,下同)的堆积。从某种意义上说,单一显卡的算力确实是可以这么计算,通过增加SM提升算力,这也是为什么华为的晟腾处理器910B号称在某些程度上已经接近A100的水平了。

虽然接下来我们将会看到,单显卡算力只是AI算力的第一级层次,但这并不妨碍我们探寻一下2024年全新发布的Blackwell,在单卡算力方面究竟取得了什么进展?

为了回答这个问题,我们先回顾一下历代英伟达AI加速卡的算力发展史:

英伟达的第一代AI加速卡叫Volta ,是英伟达第一次为AI运算专门设计的张量运算(Tensor Core)架构。该架构GPU V100 包含80个SM单元,每个单元内有4个双核Block共计8个计算核心(下同),每个核心一个周期可以完成128个16位浮点数乘法累加。V100的运行频率是1.53GHz,稍微计算一下可知,V100的浮点计算算力为80*8*128*1.53GHz = 125 Tera FLOPS,简写成125 TFLOPS。

Volta 架构

为方便大家理解,这里对名词缩写稍微进行一些解释:FLOPS是 FLoating point Operations Per Second的缩写,也即每秒浮点运算数。Tera是一种科学计数法的单位,1 Tera 等于 1000 Giga。这里的Tera和我们硬盘中的1TB中的T代表的是一个数量级。

英伟达的第二代张量计算架构叫图灵(Turing),代表显卡T4。一张T4显卡中只有40个SM,其他数据和V100基本接近,因此T4的算力基本只有V100的一半,也即65 TFLOPS。

至于为什么图灵架构的单卡Tensor算力不升反降,可能因为他其实是为游戏卡而生所致。

第三代张量运算架构安培(Ampere),终于来到我们比较熟悉的A100系列显卡了。在芯片工艺升级的加持下,单卡SM翻倍到了108个,SM内的核心数和V100相同,但是通过计算单元电路升级,核心每一个周期可以完成256个浮点数乘累加,是老架构的两倍。主频稍微下降,并且加入了更符合当时深度学习需要的8位浮点(FP8)运算模式,一个16位浮点核心可以当作2个8位浮点核心计算,算力再翻倍。主频稍有下降,为1.41GHz。因此最后,A100显卡的算力达到了V100的近5倍,为108*8*256*1.41GHz*2 =624 TFLOPS (FP8)。

Ampere 架构

第四代架构Hopper,也就是英伟达去年刚发布、OpenAI大语言模型训练已经采用、且因算力问题被禁运的H100系列显卡。该显卡的SM数(132个)相较前代并未大幅提升,但是因为全新的Tensor Core架构和异步内存设计,单个SM核心一个周期可以完成的FP16乘累加数再翻一倍,达到512次。主频稍微提高到1.83GHz,最终单卡算力达成惊人的1978 Tera FLOPS(FP8),也即首次来到了PFLOPS(1.97 Peta FLOPS)领域。同样地,1 PFLOPS = 1000 TFLOPS。大家家里的硬盘如果再扩容一千倍,就有1PB了。这一般是大型数据中心的储存单位。

Hopper 架构

老黄上周发布的第五代架构Blackwell,在这个算力天梯上又取得了什么样的进展呢?根据公开的数据,如果采用全新的FP4数据单元,GB200在将能在推理任务中达到20 Peta FLOPS算力。将其还原回FP8,应该也有惊人的10 PFLOPS,这相对H100提升将达到5倍左右。

公开数据显示,Blackwell的处理器主频为2.1GHz。假设架构没有大幅更新,这意味着Blackwell将有600个SM,是H100的接近4倍。Blackwell有两个Die,那么单Die显卡的SM数也达到了H100的2倍

由此可见,晶圆面积和芯片大小,对Blackwell的算力至少做出了一半的贡献。这种提升是光刻工艺、芯片蚀刻、晶圆物理限制方面的提升,也就是我们所说的,第一个层次的提升。

当然,这些年英伟达在Tensor Core架构设计上的不断精进,包括为Transformer优化过的流水线和专属CUDA驱动,也为算力的提升做出了重要贡献:

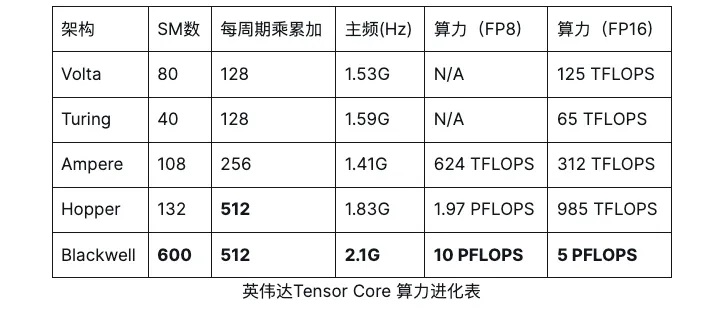

这里,我们将从Volta架构至今的算力天梯进展图列表如下,方便大家查阅:

由上表可知,Blackwell算力提升,主要来自于SM数的增加。总算力相较2023年推出的Hopper,提升约为5倍。相比2017年推出的Volta架构,提升约为40倍。

第二层算力:Die-to-Die相通,一片双芯

Blackwell能够做到600个SM的根本原因,在于他做出了世界上最大的Chiplet:把两个GPU核心直接“粘”起来,变成一个大小突破单一晶圆物理限制,通信速度达到10TB/s以至于两个核心会认为自己是一块芯片的巨无霸。

注意:对于今天的特别内容,只需输入您的邮箱,免费订阅即可阅读全文。全文约5800字

一块芯片,受到掩膜、曝光、晶圆和工艺尺寸等限制,最大也就只能塞进一定数目的晶体管:这就是当今半导体工业的极限。而英伟达的Blackwell GPU已经进入了这个极限:它的芯片面积为800平方毫米,被称作Reticle-Sized,也就是光刻机受掩膜大小限制,能够生产单个芯片的的极限尺寸

注意到,一块Blackwell芯片是由左右两个Die拼接而成

然而老黄却显然不满足于这样的限制。他不可避免地进入了算力层次的下一阶段:双die互联,把他们组成一个更大的chiplet。只要互联的速度足够快,那么这两块芯片就会认为自己是一块芯片:世界上最大的GPU就由此诞生了。

为什么是两块互联,而不是三块、四块?“一生二,二生万物”;“两块”是芯片通信互联的起点,同时也是当前技术下,在限制电路复杂度等外部条件后,单个基底上能够实现的最好的解决方案。

苹果也有自己的双Die互联技术,叫做UltraFusion,不过他的通信能力大打折扣,仅仅为2.5TB/s。当然,这对于一款消费级电子产品来说已经够用了。老黄的显卡是工业产品,不能相提并论。

这其实也是英伟达在当今爆炸性增长的算力需求下,一种不计成本的炫技。据透露,Blackwell里高达10TB/s全球最快Die-to-Die通信,采用的是一种叫做NV-HBI(High Bandwitdth Interface)的技术。这项技术尚未公开,我们认为它实际上可能是NVLINK 5.0或者224G XSR serdes的变种:大概用了48组通道,总计带宽为10TB/s

但不论NVidia最终采用的是哪种技术,这对先进封装(Advanded Packaging)来说都提出了全新的要求。只能说利好封装厂们未来营收再创新高

封装厂们通过在板内增加贯穿的铜线,再在PCB版背面添加金属焊球导通不同位置的连线,再实现了复杂结构的2.5D互联——这真的是一项技术活。封装,恐怕也是国产芯片产业需要突破的,仅次于光刻机的第二大障碍。

台积电的CoWoS或者InFO可能为英伟达Die-to-Die提供了封装技术,他们也是HBM内存的封装方案。灰色小球就是金属焊球。

最终结果:Blackwell拥有2060亿个晶体管;因为由两个die组成,所以支持高达8条(而不是4条)HBM3e 显存:每条HBM3e容量为24GB,1TB/s带宽。因此,B200显卡将拥有总计高达192GB的显存和8TB/s的显存带宽

Blackwell显卡的研发成本高达100亿美元。在单显卡算力上做到极致,这是NVDA AI超算处理器的第一道护城河。

至于3、4甚至更多块GPU的互联,老黄的方案是交给算力的下一层次:NVLink来解决。

第三层算力:NVLink,72卡互联

两个die合成一个GPU看似强劲,但在实际运用中却依然不够用。因为对于动辄几百亿参数的大语言模型来说,要想在合理时间内完成对上万亿token海量文本的训练,我们必须要用到大规模并行计算。

数据并行是一方面,模型本身的权重、甚至模型的每一层都需要分配到不同的显卡中实现并行计算,从而做到3个维度的分治加速。关于大语言模型的并行训练,我们可以参考关于HuggingFace中关于的简介。

我们所需要知道的是:哪怕显存再大,对于大语言模型训练来说,一个GPU也远远不够。

对此,英伟达给出的解决方案是:首先将2个Blackwell GPU和一个Arm处理器(也即Grace CPU)装在一个主板上。这款产品,叫做GB200(Grace Blackwell 200)。可想而知,该产品拥有2个Blackwell GPU,4个die,最终FP8算力为 20 PFLOPS,是单个GPU的2倍。两个GPU之间通过NVLink技术在Grace CPU的辅助下实现互联,每个GPU和Grace的通信带宽为1.8TB/s,总带宽为3.6TB/s。具体连接如下图所示:

这还不够。

随后,英伟达将36块这样的PCB板(又叫一个Rack)组装在一个标准服务器机架上。36个主板之间依然利用NVLINK,通过铜缆电信号实现互联。

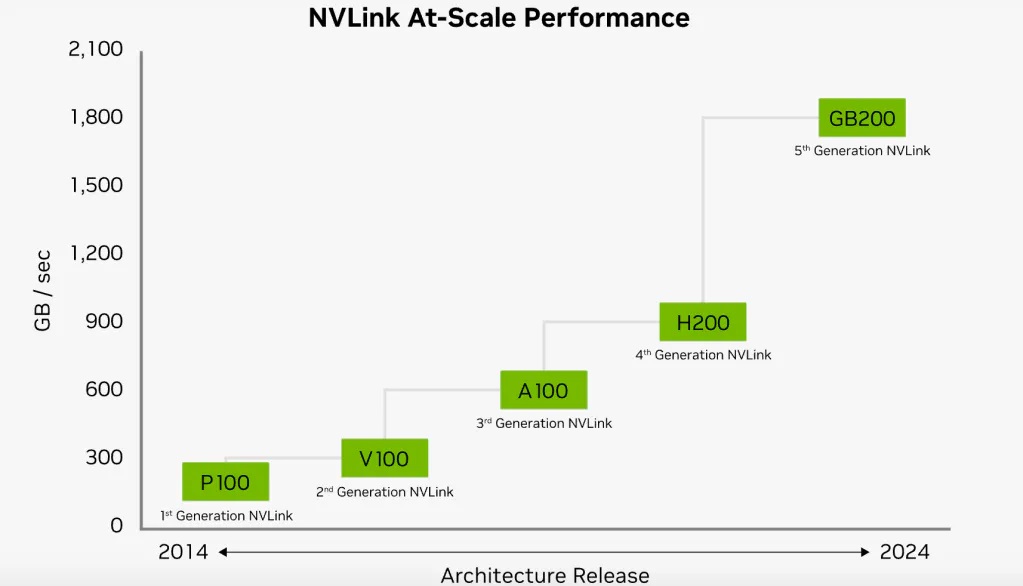

在NVLink5 标准下,每个显卡最多能和18个GPU同时通信,总带宽为1.8TB/s:这是PCIe 5标准的的14倍。一共72个GPU,他们将拥有1.8TB/s * 72 = 130TB/s的总通信带宽。

这甚至能装下整个互联网。

这样一个搭载72个Blackwell GPU核心的机柜,叫做GB200 NVL72

72个显卡互联,他比传统的8卡并联方案(比如华为晟腾和AMD)提高了9倍NVL72可配置的高速HBM3e内存总也从单卡的192GB提高到了13.5TB,内存总带宽最大为576TB/s。

这些数字看起来已经让人头晕了。但我们只需知道,它们对于大模型训练速度的提升是不言而喻的。

和仅仅搭载两个显卡的GB200相比,NVL 72性能提升就是72/2=36倍;我们已经进入了超算世界,一切都是极致的简单,又如此粗暴。

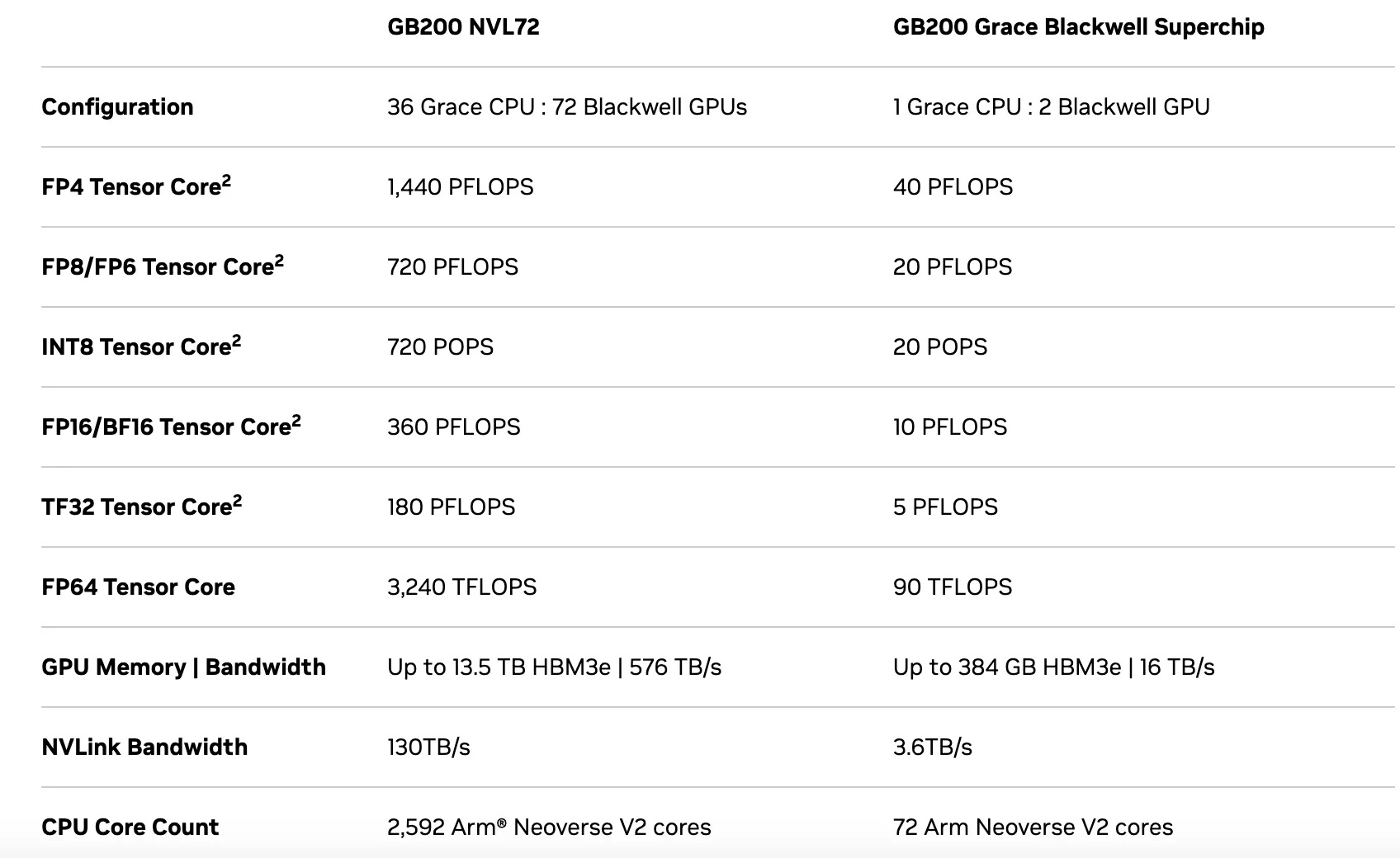

具体地说,GB200 NVL72 FP8算力达到720PFLOPS,FP4更是首次进入Exa(中文音译为艾)领域,达到了1.44Exa FLOPS。这也是为什么在推理任务上,NVL72相比H100,提升可以高达30倍

Exa级别的算力,基本上已经接近当今世界顶级超算的计算水平。当然,超算的算力是用FP64计算的,但超算们一般都用百万CPU核心才能实现这样的算力,GB200 NVL72仅仅使用了72个

第四层算力:NVSwitch,SuperPOD

一个机柜不够,那就拿更多机柜来凑。这是朴素的、暴力的、算术的第一性原理。这也是黄仁勋Scale Up超算的基本原理。

从理论上说,借助NVSwitch,NVLink连接GPU的数目上限为576个。这也就恰好等于8台GB200-NVL72机柜。这样的配置,英伟达称之为GB200 SuperPOD

一台NVSwitch提供的NVLink接口高达144个。这样在一个机柜内,将需要用到9个NVSwitch。9 * 144 恰好等于72个GPU,每个GPU满载18个NVLink 连接所需要的全连接数(72 * 18 = 9 * 144)。NVLink提供的GPU连接是All-to-All的,也即每一个GPU都分别有上行和下行通道,连接到系统内任意另外一个GPU上。

这也是NVLink 5 相比上一代GH100产品最大的优势:在上一代产品中,每个NVSwitch 最多能只能连64个NVLink通道,而NVLINK系统最多能只支持256个GPU全连接。因此GH100的单机柜最大只有32个H100,而不是GB200的6=72个。同样是8个机柜满载256个GPU,总共需要 9*8 = 72台NVSwitch。

机柜与机柜之间,应该是使用英伟达的ConnectX系列网卡,采用InfiniBand标准通过以太网以400GB/s速率连接。这也是为什么我们能在上图背面能看到蓝色网线。800G OSFP一般支持2通道400GB/s或者8通道100GB/s互联。

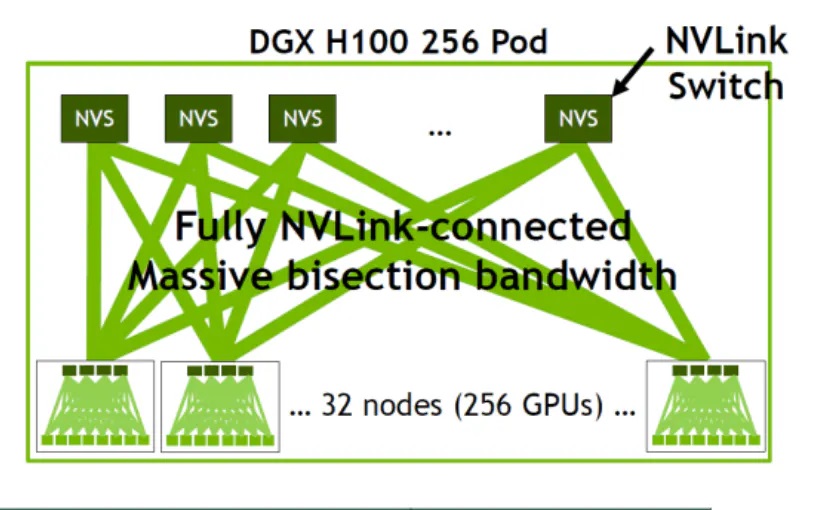

一个典型的机柜组网方法,以GH100为例

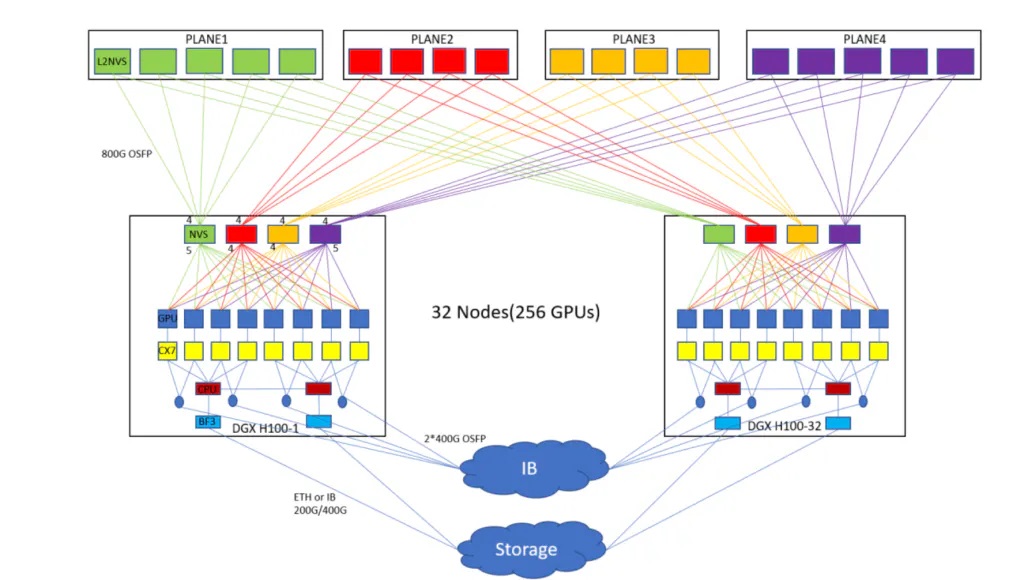

当然也有一种可能,就是最外层的机柜互联依然使用NVSWitch完成,如下图。不过这种组网方法比较异形,是先将8个H100组成一个节点,一共32个节点。每个节点内4使用个NVSwitch完成互联;仿照上图光纤Swtich的排列,最外层再用18个NVSWitch将每一个节点内空余的接口连满。一共需要146个NVSWitch。

一个两层NVSwtich的机柜组网方法,还是以GH100为例



NVSwitch的最大综合带宽为1PB/s,是单个NVLink的近500倍。但最大峰值非阻塞带宽为14.4TB/s,远低于单个NVL72机柜内部的 130TB/s。因此性能的扩展并不是无损的。在训练时,大量的通信任务应该集中在机柜内部,只有在不得已的时候,才需要在机柜之间进行通信:比如训练完一个Batch后,模型梯度的更新。

毫无疑问,如果你能买得起这样8台机柜的话,你所拥有的算力(FP4计算),将达到惊掉下巴的1.44*8 = 11.52 Exa FLOPS。即便是训练常用的FP8,也有5.76 Exa FLOPS

这让单卡性能刚触及A100,最多只有8个GPU互联训练,通信带宽尚不及400GB/s的晟腾910B,怎么比呢?

第五层算力:AI超级工厂

接下来就是神的领域了。黄仁勋在之前23年的GTC大会上放出了这么一张图,最大支持8000个GPU,20小时完成原本三个月的4千亿参数的MoE混合专家大语言模型训练。英伟达应该正在和Azure等云厂商合作,全球估计也仅此一台。如果有GB200的新图,欢迎大家在留言区告诉我。

这么多GPU,应该是多个SuperPOD之间通过光交换机、光纤拓扑互联完成。整个数据中心都会成为GPU的天下,未来,核电站旁边将耸立着一座又一座算力工厂,正如西部世界 中预言的Rehoboam那样。他们将创造出AGI,主宰人类世界。

至于算力?如果你真的还感兴趣知道的话,这个系统按8000个GPU数量为SuperPOD20倍估算,FP4算力将达到前无古人的220 Exa FLOPS。即便是训练常用的FP8,也将有115 Exa FLOPS

小结

英伟达仅仅是一家显卡公司?

他其实一家专攻加速浮点矩阵乘累加的数学公司,是一家突破单晶圆尺寸和铜线通信带宽界限的物理公司,是一家重新发明摩尔定律,将从1推广到2,2推广到72,72推广到576,576再推广到8000挑战人类极限的无限Scaling Law公司。

NVidia的技术护城河仅限于显卡吗?

他的核心科技,囊括了die-to-die link,Grace CPU,NVLink,NVSwitch;他掌握了从wafer,到pcb,到机柜,到跨机柜的全尺度互联技术

英伟达是一个实实在在的高性能计算海陆空综合体一己之力打通技术上下游的庞然大物。

加上NIM,他就是未来的算力工厂

至于发布GB200之后,NVDA到底应该值多少钱,相信看完本文大家心里也应该有数了。

文:美股投资日报,作者:Bo Zeng
